RIMSA PENTALED 63N

PENTALED 63N

Należy do rodziny lamp Pentaled N-series, która powstała w odpowiedzi na przyzwyczajenie części operatorów do manualnej regulacji wielkości pola operacyjnego i potrzeby bardzo dużej średnicy oświetlanego pola operacyjnego.

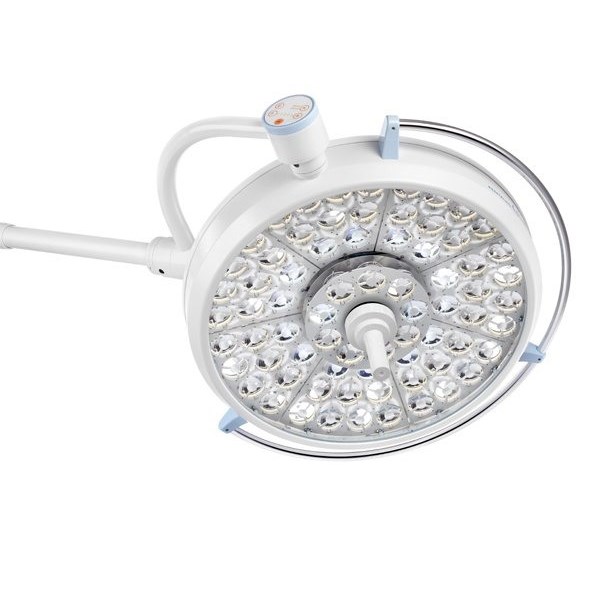

Pentaled 63N posiada 72 eliptyczne lustra podzielone na 8 modułów, w każdym po 9 diod LED. Każdy z modułów jest mechanicznie ogniskowany za pomocą jednego sterylnego uchwytu. Ilość źródeł światła w połączeniu z eliptycznym kształtem luster pozwoliła na stworzenie doskonałego strumienia światła o bardzo wysokiej wgłębności, bezcieniowości i trójwymiarowemu oświetleniupola operacyjnego.

PENTALED 63N, dzięki zastosowaniu zasady odbicia światła, nie oślepia personelu znajdującego się w pobliżu pola operacyjnego. Wielkość plamy świetlnej jest regulowana w bardzo dużym zakresie(21 – 42 cm) za pomocą uchwytu umieszczonego centralnie w czaszy lampy, co pozwala na dostosowanie lampy do każdego zabiegu.

Wymienny uchwyt służący do regulacji plamy świetlnej może być poddawany sterylizacji.  Wyprofilowana konstrukcja lampy i zmniejszone wymiary skutkują doskonałą manewrowością i stabilnością.

Za pomocą klawiatury umieszczonej na czaszy lampy można sterować następującymi funkcjami:

• dobór temperatury barwowej (5000° K lub 4500° K)
• regulacja natężenia światła (do 160 Klx)
• regulacja średnicy oświetlanego pola operacyjnego
• włącznik/wyłącznik
• funkcja oświetlenia do zabiegów endoskopowych ENDOLED

Temperatura barwna 5000°K jest bardzo zbliżona do światła słonecznego w zenicie, dzięki czemu poprawia koncentrację, stymuluje do działania, nie powoduje zmęczenia, a przy tym świetnie odwzorowuje barwy tkanek.

Modułowa konstrukcja elektroniki zasilającej diody LED gwarantuje ciągłość oświetlenia, nawet w przypadku uszkodzenia diody lub modułu. Źródło światła jest chronione taflą hartowanego szkła, specjalnie wzmocnioną i zabezpieczoną aby uniknąć zagrożenia dla pacjenta w nawet najbardziej ekstremalnych sytuacjach.

Płynny obrót o 360° z wykorzystaniem najbardziej wytrzymałych rozwiązań zapewnia wieloletnią, wygodną pracę. Kopuła PENTALED63N jest wykonana z najwyższej jakości aluminium.

Wieloletnie doświadczenie w projektowaniu lamp operacyjnych pozwoliło inżynierom RIMSA na stworzenie doskonałej, lekkiej, bardzo płaskiej (13 cm) i łatwej w manewrowaniu lampy o rewelacyjnych parametrach światła.

Każda lampa może być dodatkowo wyposażona w system autonomicznego zasilania awaryjnego, jak i podłączona do systemu szpitala.

Parametry techniczne:

• Oświetlenie Ec na 1 m odległość: 160 Klx
• Temperatura barwowa (±5%) [K]: 4.500 / 5.000
• Wskaźnik odwzorowania barw CRI: 96 Ra
• R9: ≥90
• Ilość diod LED: 72
• Ogniskowa: Zmienna
• Średnica pola oświetlenia ustawiana w zakresie od – do [cm]: 20 – 32
• Regulacja średnicy oświetlenia: manualna
• Średnica pola oświetlenia d10 [mm]: 210-420
• Średnica pola oświetlenia d50 [mm]: 120-260
• Głębokość oświetlenia L1 + L2 [cm]: 115
• Funkcja oświetlenia endoskopowego wraz z regulacją temp. barwowej i natężenia [lx]: 5.000 – 20.000
• Maksymalne napromieniowanie [W/m2]: 399
• Promieniowanie/naświetlenie [mW/m2lx]: 2,61
• Maksymalne napromieniowanie UV z dł. fali mniejszej od 400 nm [W/m2]: 0,001
• Żywotność źródła światła diodowego LED [h] (te dane mogą się zmieniać w zależności od napięcia zasilania głównego, zmian napięcia i częstotliwości użytkowania) >50.000

Dane elektrotechniczne:

• Pierwotne napięcie przemienne [Volt ac]: 100 ÷ 240
• Wtórne napięcie stałe [Volt dc]: 24
• Częstotliwość [Hz]: 50/60
• Pobór mocy [VA]: 145
• Kontrola natężenia oświetlenia [%]: 25-100 w 10 poziomach

Dane ogólne:

• Kolor RAL: 9003
• Dyrektywa: 2007/47/EC
• Norma: IEC 60601-2-41
• Klasa bezpieczeństwa elektrycznego: klasa I
• Średnica czaszy [cm]: 63
• Powierzchnia emisji światła [cm2]: 1.710
• Ciężar lampy operacyjnej [Kg]: 45

Wyposażenie opcjonalne:

• Zasilacz akumulatorowy
• Kamera SD
• Kamera HD
• Pilot bezprzewodowy
• Naścienny panel sterowania
• Ramię dla kamery / monitora
