Pro-Project Pro-Star

Pro-Star

Przy pomocy wzorów testowych Pro-Star można określić wielkość ogniska lampy rentgenowskiej przez obserwowanie obszarów rozmycia, które pojawiają się, gdy wzór jest obrazowany przez źródło rentgenowskie o określonych wymiarach. Promieniowanie z różnych obszarów ogniska spowoduje chwilowe rozmazywanie się wzoru z powodu efektu półcienia. Wiedza o czynnikach geometrycznych oraz o odległości od wzoru do obszaru, gdzie występuje rozmaz, pozwoli na obliczenie wielkości ogniska z taką samą dokładnością co pomiary dokonane przy pomocy pinhole kamery.

Dane techniczne (mogą być dostosowane do potrzeb klienta):

• wymiary: średnica 55mm

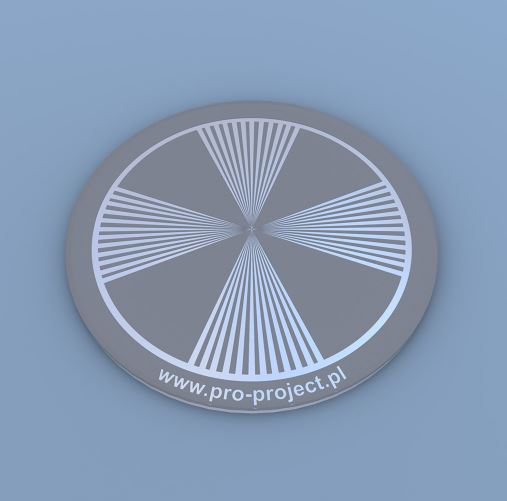

• dostępne są następujące wersje
  – I: do mierzenia ognisk od 0.1 do 0.3 mm. Posiada ona cztery sektory ze wzorem 15° z pojedynczą linią pod kątem 0.5° w sektorze. Grubość folii ołowianej: 0.03 mm
  – II: do mierzenia ognisk od 1 mm w górę. Posiada ona cztery sektory 45° z pojedynczą linią pod kątem 2° w sektorze. Grubość folii ołowianej: 0.05 mm
  – III: do mierzenia ognisk od 0.3 do 0.6 mm. Posiada ona cztery sektory ze wzorem 28° z pojedynczą linią pod kątem 1° w sektorze. Grubość folii ołowianej 0.03 mm

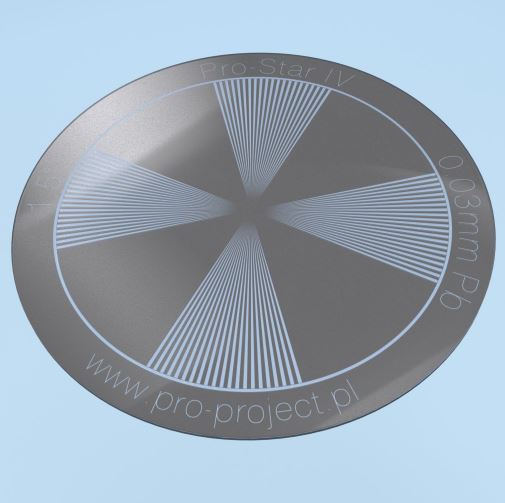

  – IV: do mierzenia ognisk od 0.8 do 1.5 mm. Posiada ona cztery sektory ze wzorem 35° z pojedynczą linią pod kątem 1.5° w sektorze. Grubość folii ołowianej: 0.03 mm
  – V: do mierzenia ognisk od 0.1 do 0.3 mm. Posiada ona cztery sektory ze wzorem 45° z pojedynczą linią pod kątem 0.5° w sektorze. Grubość folii ołowianej: 0.03 mm
  – VI: do mierzenia ognisk od 0.1 do 0.3 mm. Posiada ona cztery sektory ze wzorem 15° z pojedynczą linią pod kątem 25° w sektorze. Grubość folii ołowianej: 0.03 mm

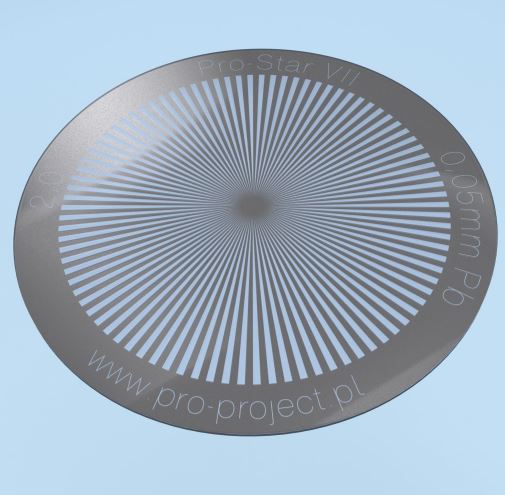

  – VII: do mierzenia ognisk od 1 mm w górę. Posiada ona jeden sektor ze wzorem 360° z pojedynczą linią pod kątem 2° w sektorze. Grubość folii ołowianej: 0.05 mm

Cechy produktu:

• zgodny z:
  – międzynarodową normą IEC 60336:2005
  – międzynarodową normą IEC 61223-3-1, 2, 4
• posiada certyfikat CE
• instrukcja podaje dokładne wskazówki do wykonania każdego testu oraz oceny i zapisu wyników
