Pro-Project Pro-RTG AAPM 15

Pro-RTG AAPM 15

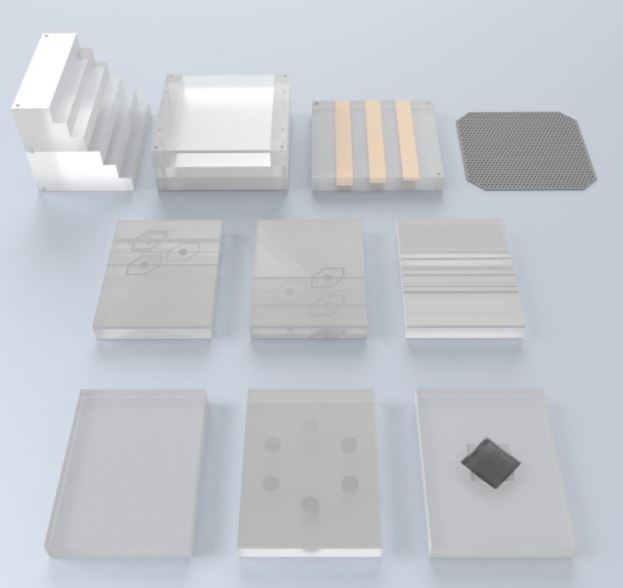

Ten fantom do cyfrowej angiografii subtrakcyjnej (DSA) zgodny jest z zaleceniami Raportu nr 15 AAPM – Komitetu Grupy Zadaniowej Cyfrowej Radiologii / Fluorografii Diagnostycznego Obrazowania Rentgenowskiego. Fantom został zaprojektowany do oceny cyfrowych funkcji systemów DSA i może być używany do sprawdzania: zakresu kontrastu, rozdzielczości, liniowości, jednorodności, dynamicznego zakresu wzmacniacza obrazu, dokładności rejestracji oraz efektywność subtrakcji. Jego modułowa budowa pozwala na ustawienie pożądanej konfiguracji testu w bardzo łatwy i dokładny sposób.

Dane techniczne (mogą być dostosowane do potrzeb klienta):

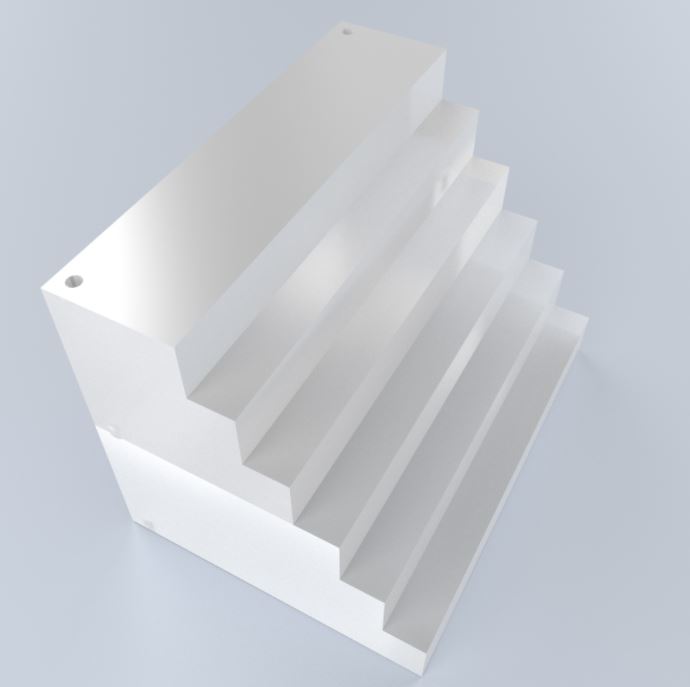

• Sekcja I i II: Moduł klina schodkowego, 6 schodków (każdy wysokości 25,4 mm) do sprawdzania zakresu dynamicznego. Może być złożony w lity blok 203,2 x 203,2 x 76,5.

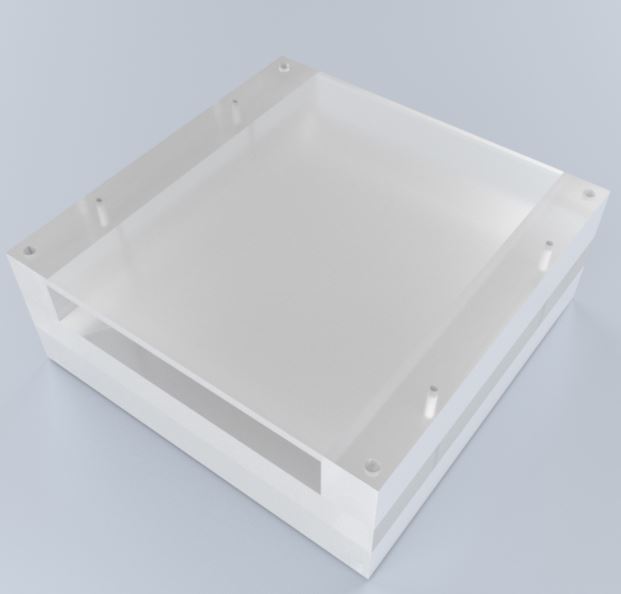

• Sekcja III: Blok slotowy z miejscem do dopasowania innych modułów testowych.
  Wymiary zewnętrzne: 203.2 x 203.2 x 76.5mm
  Wielkość slotu: 203.2 x 152.4 x 25.4mm

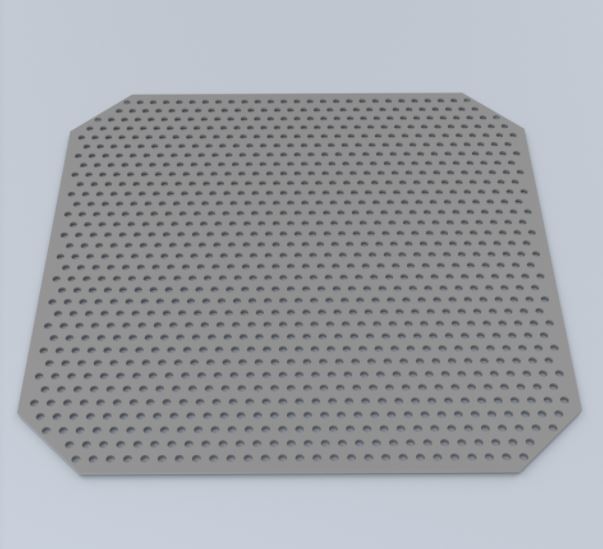

• Płyta rejestrująca wykonana z aluminium z matrycą otworów wielkości 3,18 mm.
  Wymiary: 203.2 x 203.2 x 1.5mm

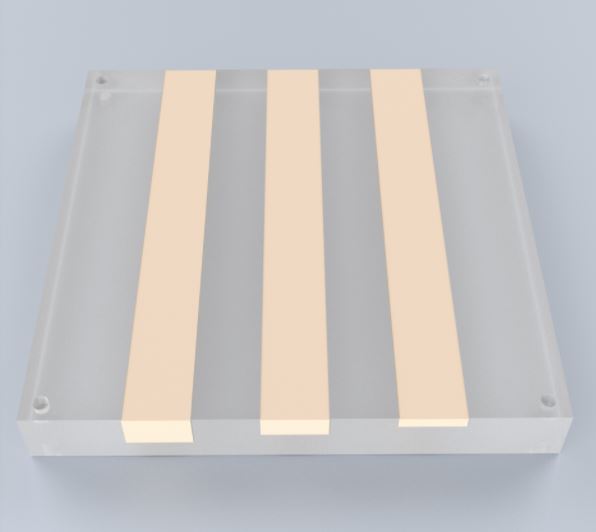

• Sekcja kostna z trzema paskami PTFE o szerokości 25 mm oraz grubości 5, 10 i 15 mm.
  Wymiary: 203.2 x 203.2 x 25.4mm

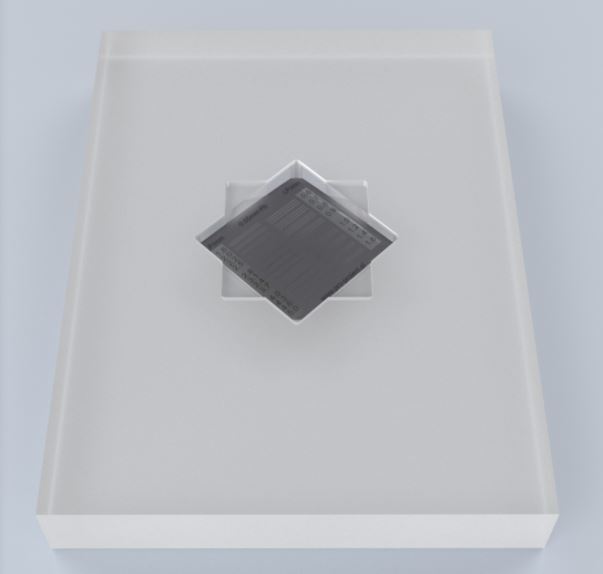

• Sekcja rozdzielczości wysoko-kontrastowej zawiera wzór do oceny rozdzielczości par linii (od 0,6 do 5,0 LP/mm). Dzięki dedykowanym wybraniom wzór testowy może być umieszczony w różnych orientacjach.
  Wymiary: 203.2 x 203.2 x 25.4mm

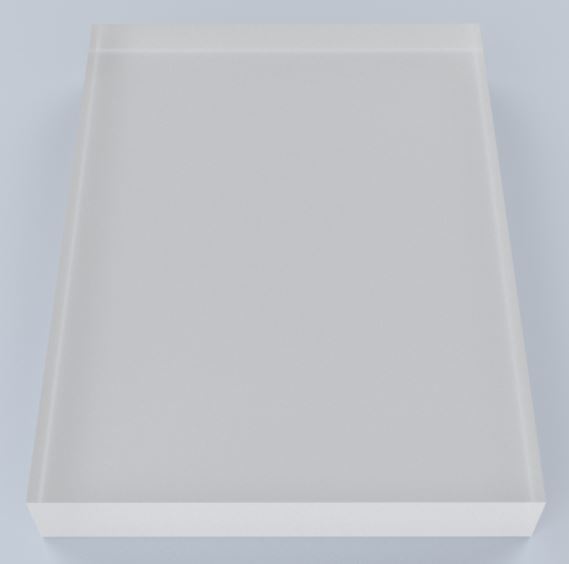

• Pusta wkładka, która jest używana z innymi modułami, tworzy płytę maskującą.
  Wymiary: 203.2 x 152.4 x 25.4mm

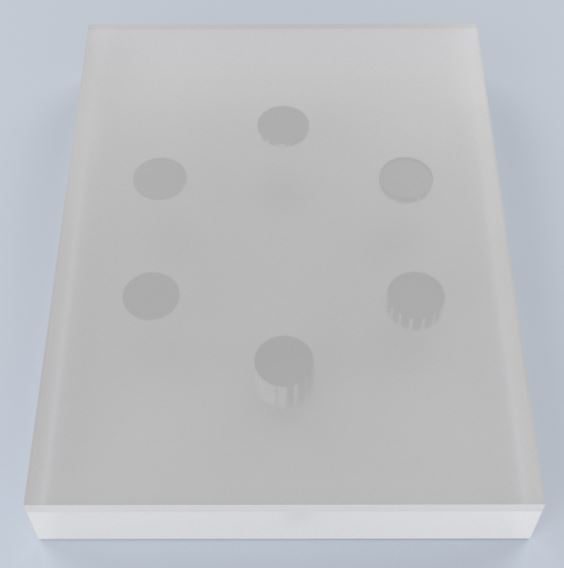

• Wkładka liniowości zawiera 6 obszarów (o średnicy 19 mm) o różnej grubości i stężeniu jodu: 0.5, 1.0, 2.0, 4.0, 10.0 oraz 20.0 mg/cm2.
  Wymiary: 203.2 x 152.4 x 25.4mm

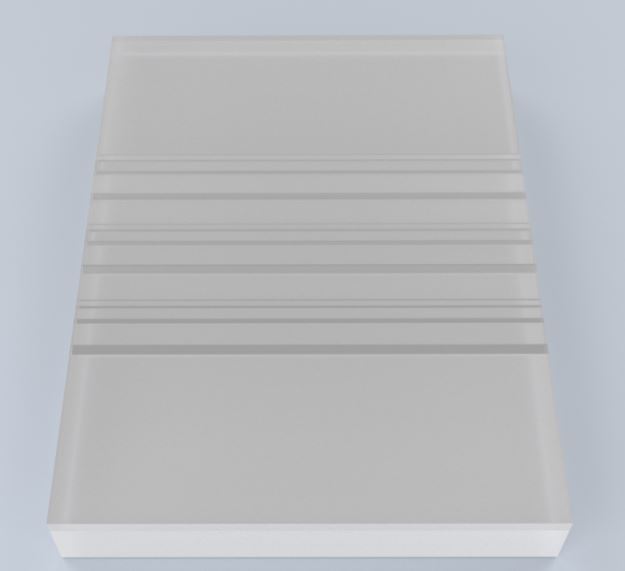

• Wkładka arterii nisko-kontrastowej zawiera 3 zestawy analogowych naczyń krwionośnych (o średnicy 0.5, 1.0, 2,0 oraz 4.0mm), a każda grupa naczyń zawiera różne stężenia jodu: 2.5, 5.0 oraz 10.0 mg/cc.
  Wymiary: 203.2 x 152.4 x 25.4mm

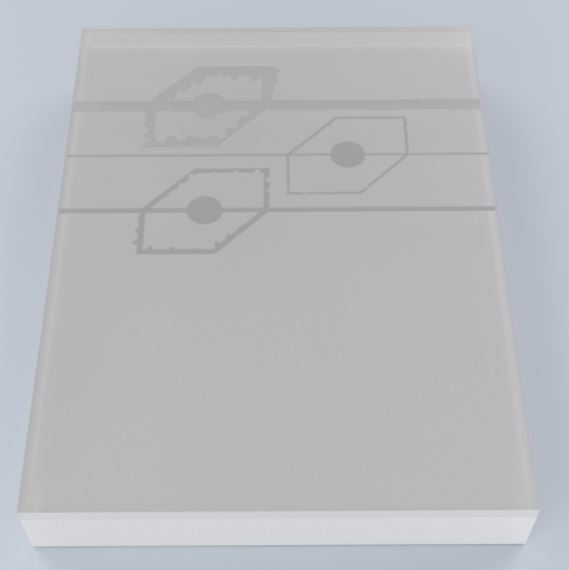

• Wkładka arterii jodu 150 mg/ml - 3 zestawy arterii (o grubości 1.0, 2.0, 4.0 mm), a każda zawiera arterialnego tętniaka, którego wymiary to 1/4, 1/2 oraz ¾ średnicy arterii.
  Wymiary: 203.2 x 152.4 x 25.4mm

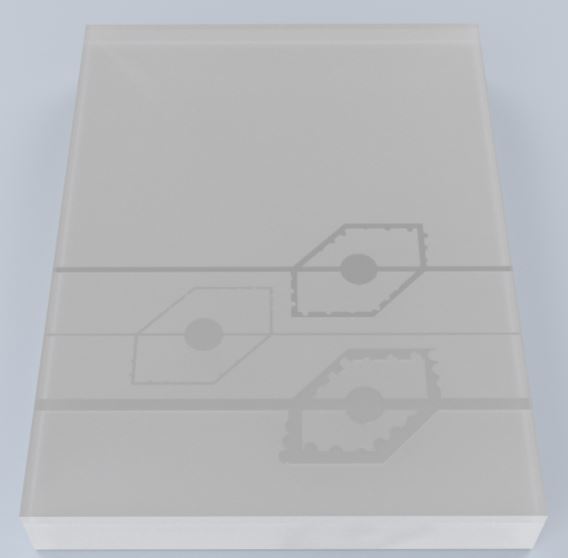

• Wkładka arterii jodu 300 mg/ml - 3 zestawy arterii (o grubości 1.0, 2.0, 4.0 mm), a każda zawiera arterialnego tętniaka, którego wymiary to 1/4, 1/2 oraz ¾ średnicy arterii.
  Wymiary: 203.2 x 152.4 x 25.4mm

• walizka transportowa

Cechy produktu:

• zgodny z:
  – AAPM Report No. 15 - Performance Evaluation and Quality Assurance in Digital Subtraction Angiography - Diagnostic X-Ray Imaging Committee/Digital Radiography/ Fluorography Task Group - May 1985
  – IEC 61223-3-1
• posiada certyfikat CE
• instrukcja podaje dokładne wskazówki do wykonania każdego testu oraz oceny i zapisu wyników
