Miele E 474/4

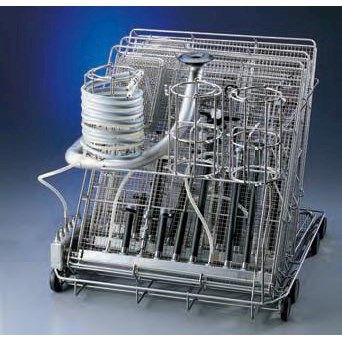

E 474/4 wózek iniekcyjny z podłączeniem agregatu suszącego

Dla automatow myjaco-dezynfekujacych G 7836 CD w zakresie mikrochirurgii oferuje Miele wózek E 474/4, który jest idealnym rozwiazaniem zapewniajacym duża ergonomiczność i elastyczność zastosowań oraz ochronę personelu.
E 474/4 został opracowany jako wózek podstawowy dla umieszczania trzech modułów wkładowych. Moduły wkładowe sa wyposażone w jedna lub dwie prowadnice rurowe z połaczeniami dla złaczy, tulei myjacych i dysz myjacych.
Zastosowane moduły można utrzy-mywać w konfiguracji odpowiedniej dla zestawu operacyjnego lub poprzez szybkie
poprzekładanie urzadzeń płuczacych szybko je przystosować do przyborów danego zestawu operacyjnego. W zależności od składu zestawu operacyjnego (np. dla laparoskopii) potrzebne będa dwa E 905 na przybory krótkie i jeden E 906 na przybory długie lub 1 E905 na krótkie przybory i dwa E906 na długie przybory. Dla zastosowań urologicznych istnieje moduł wkładowy E 903 dla umieszczania zestawu do wycięcia przezcewkowego. Załadunek modułów wkładowych, tzn. nałożenie przyborów na dysze i połaczenie jest wykonywane na jednym stole. Po załadunku i założeniu wyposażenia moduły zostaja umieszczone na wózku podstawowym i podłaczone. Biorac pod uwagę różne występujace zastosowania firma Miele oferuje wózek podstawowy E 474/4 bez modułów wkładowych i pozostałych wkładów, dzięki czemu każdy użytkownik może sam określić niezbędne dla niego wyposażenie dodatkowe, które rzeczywiście rozwiazuje problemy zwiazane z zestawami mikrochirurgicznymi i operacyjnymi.

Dane techniczne:

• Wózek podstawowy dla modułów wsadowych
• System modułowy na do 2 zestawów przyborów mikrochirurgicznych
• W 507, S 535, G 515 mm
• Podłaczenie do suszenia goracym powietrzem
• Możliwość umieszczania:

E 903 wkład modułowy na krótkie przybory mikrochirurgiczne/urologiczne
E 905 wkład modułowy na krótkie przybory mikrochirurgiczne
E 906 wkład modułowy na długie przybory mikrochirurgiczne
E 444 bęben na kable światłowodowe i węże ssace
E 460 wkład na sztywne elementy optyczne
E 457 wkład na rozbieralne przybory mikrochirurgiczne
E 142 pojemnik sitkowy DIN

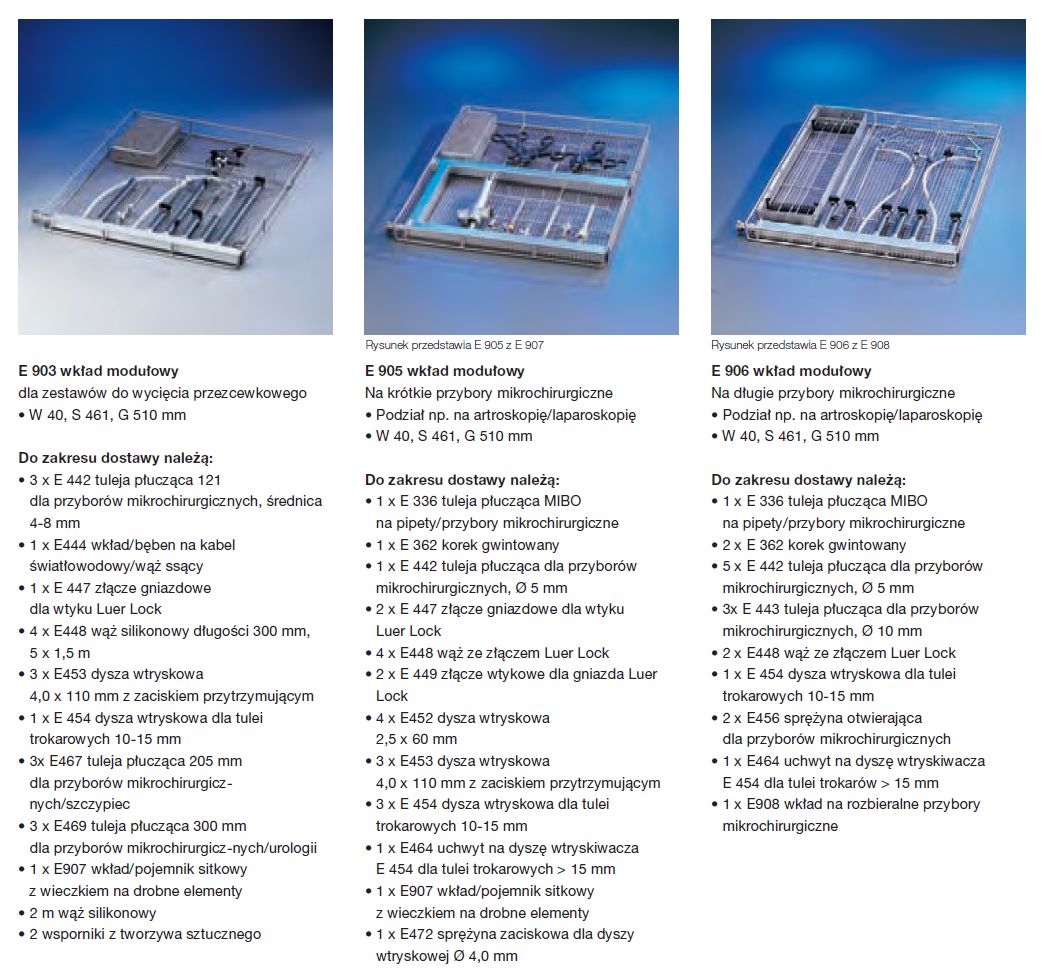

Moduły dla wózka podstawowego:

E 903 wkład modułowy dla zestawów do wycięcia przezcewkowego

• W 40, S 461, G 510 mm



Do zakresu dostawy należa:

• 3 x E 442 tuleja płuczaca 121 dla przyborów mikrochirurgicznych, średnica 4-8 mm
• 1 x E444 wkład/bęben na kabel światłowodowy/waż ssacy
• 1 x E 447 złacze gniazdowe dla wtyku Luer Lock
• 4 x E448 waż silikonowy długości 300 mm, 5 x 1,5 m
• 3 x E453 dysza wtryskowa 4,0 x 110 mm z zaciskiem przytrzymujacym
• 1 x E 454 dysza wtryskowa dla tulei trokarowych 10-15 mm
• 3x E467 tuleja płuczaca 205 mm dla przyborów mikrochirurgicznych/szczypiec
• 3 x E469 tuleja płuczaca 300 mm dla przyborów mikrochirurgicz-nych/urologii
• 1 x E907 wkład/pojemnik sitkowy z wieczkiem na drobne elementy
• 2 m waż silikonowy
• 2 wsporniki z tworzywa sztucznego

E 905 wkład modułowy

• Na krótkie przybory mikrochirurgiczne
• Podział np. na artroskopię/laparoskopię
• W 40, S 461, G 510 mm



Do zakresu dostawy należa:

• 1 x E 336 tuleja płuczaca MIBO na pipety/przybory mikrochirurgiczne
• 1 x E 362 korek gwintowany
• 1 x E 442 tuleja płuczaca dla przyborów mikrochirurgicznych, O 5 mm
• 2 x E 447 złacze gniazdowe dla wtyku Luer Lock
• 4 x E448 waż ze złaczem Luer Lock
• 2 x E 449 złacze wtykowe dla gniazda Luer Lock
• 4 x E452 dysza wtryskowa 2,5 x 60 mm
• 3 x E453 dysza wtryskowa 4,0 x 110 mm z zaciskiem przytrzymujacym
• 3 x E 454 dysza wtryskowa dla tulei trokarowych 10-15 mm
• 1 x E464 uchwyt na dyszę wtryskiwacza E 454 dla tulei trokarowych > 15 mm
• 1 x E907 wkład/pojemnik sitkowy z wieczkiem na drobne elementy
• 1 x E472 sprężyna zaciskowa dla dyszy wtryskowej O 4,0 mm

E 906 wkład modułowy

• Na długie przybory mikrochirurgiczne
• Podział np. na artroskopię/laparoskopię
• W 40, S 461, G 510 mm



Do zakresu dostawy należa:

• 1 x E 336 tuleja płuczaca MIBO na pipety/przybory mikrochirurgiczne
• 2 x E 362 korek gwintowany
• 5 x E 442 tuleja płuczaca dla przyborów mikrochirurgicznych, O 5 mm
• 3 x E 443 tuleja płuczaca dla przyborów mikrochirurgicznych, O 10 mm
• 2 x E448 waż ze złaczem Luer Lock
• 1 x E 454 dysza wtryskowa dla tulei trokarowych 10-15 mm
• 2 x E456 sprężyna otwierajaca dla przyborów mikrochirurgicznych
• 1 x E464 uchwyt na dyszę wtryskiwacza E 454 dla tulei trokarów > 15 mm
• 1 x E908 wkład na rozbieralne przybory mikrochirurgiczne

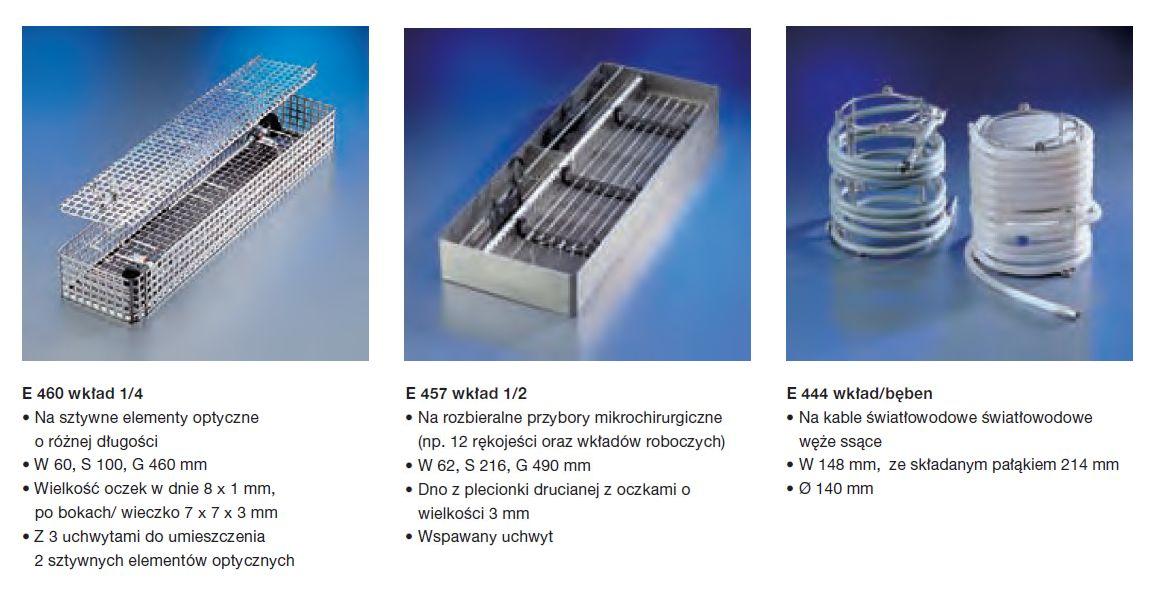

E 444 wkład/bęben

• Na kable światłowodowe światłowodowe węże ssace
• W 148 mm, ze składanym pałakiem 214 mm
• średnica 140 mm

E 460 wkład 1/4

• Na sztywne elementy optyczne o różnej długości
• W 60, S 100, G 460 mm
• Wielkość oczek w dnie 8 x 1 mm, po bokach/ wieczko 7 x 7 x 3 mm
• Z 3 uchwytami do umieszczenia 2 sztywnych elementów optycznych

E 457 wkład 1/2

• Na rozbieralne przybory mikrochirurgiczne (np. 12 rękojeści oraz wkładów roboczych)
• W 62, S 216, G 490 mm
• Dno z plecionki drucianej z oczkami o wielkości 3 mm
• Wspawany uchwyt
